Éléments clés à prendre en compte lors de l'utilisation des systèmes d'alimentation haute tension HOBBYWING de la série P dans les drones de transport lourd

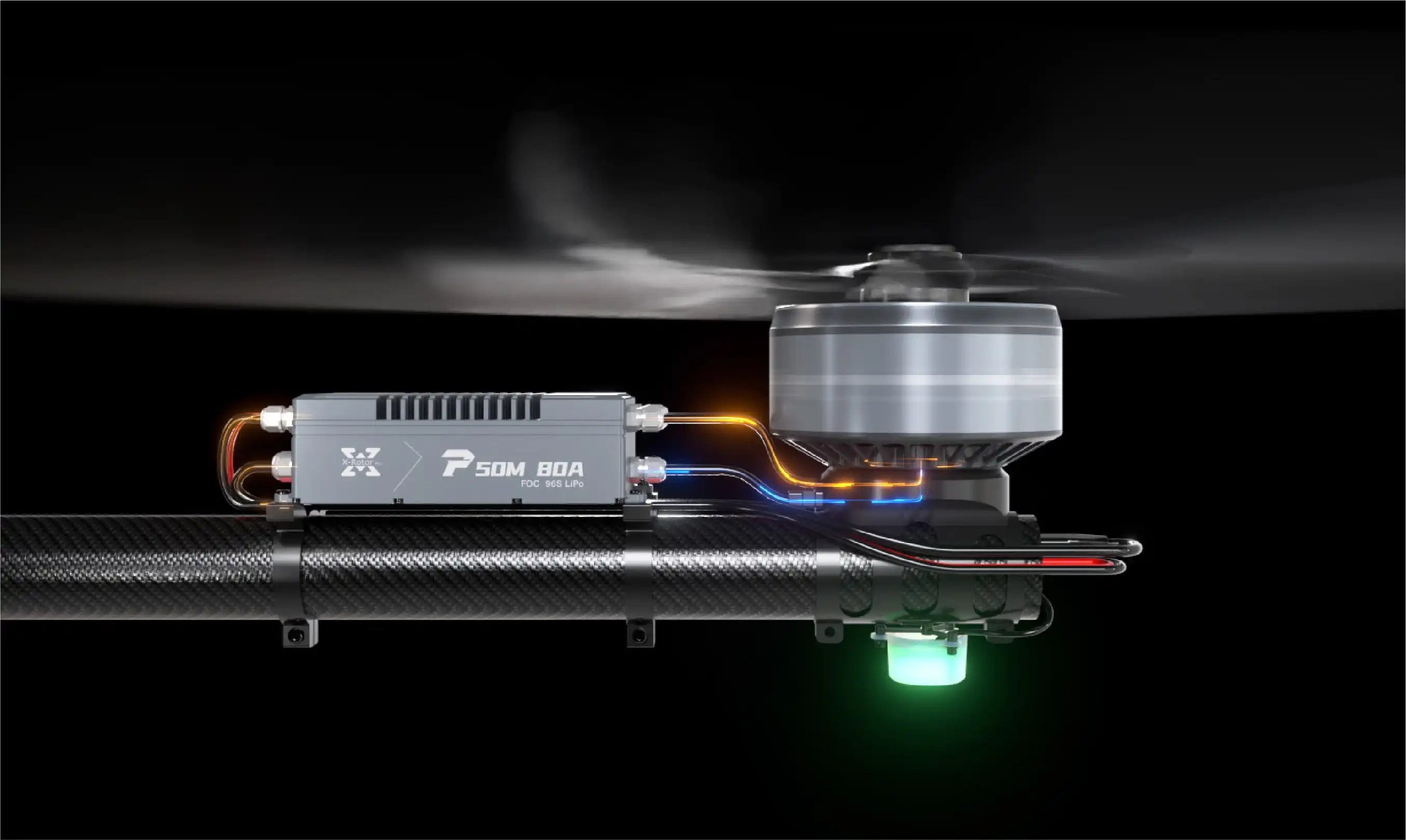

Dans les applications logistiques de transport de charges lourdes à grande échelle, les drones adoptent de plus en plus des systèmes d’alimentation haute tension de 400 V à 800 V afin de réduire le poids total, de diminuer l’intensité du courant et d’améliorer la fiabilité globale. En conséquence, la série P de HOBBYWING, qui comprend des modèles tels que les kits de systèmes de propulsion haute tension P50M, P65M et P65V, a connu un large succès et une reconnaissance généralisée. Cependant, le déploiement de ces systèmes avancés nécessite une attention particulière aux détails afin de garantir la sécurité et des performances optimales. Quels sont les points clés à prendre en compte lors de l’utilisation d’un système haute tension de la série P ?
Sécurité dans la distribution d'électricité à haute tension
Le contrôleur ne dispose pas d'un circuit de précharge interne. Vous devez donc utiliser un circuit de précharge externe pour la mise sous tension. Ne connectez jamais directement la source d'alimentation haute tension. Une connexion directe équivaut à créer un court-circuit instantané, ce qui entraîne une surintensité massive pouvant provoquer des étincelles électriques dangereuses. De plus, le circuit de précharge externe atténue le courant d'appel lors de la mise sous tension, protégeant ainsi efficacement les composants électroniques sensibles contre tout dommage.
Une mise à la terre correcte
Afin de réduire au minimum les interférences radioélectriques (RFI) et de garantir un fonctionnement stable, vous devez mettre à la terre de manière fiable les boîtiers métalliques du moteur et du variateur.
Lors de l'installation, utilisez une sangle de mise à la terre dédiée pour relier les points de mise à la terre des deux unités. Veillez à ce que le point de connexion sur le contrôleur soit exempt de tout revêtement protecteur afin de garantir un contact électrique fiable. Veillez également à installer la tresse de mise à la terre sans la plier et sans lui faire subir de contrainte mécanique externe. De plus, reliez le carter du moteur à la structure métallique de l'aéronef afin de former une boucle de mise à la terre complète. Cette configuration facilite la dissipation en toute sécurité de la charge électrique, empêchant ainsi son accumulation et réduisant le risque de choc électrique ou de fuite de courant.
Mesures d'isolement du contrôleur de vol
Pour améliorer considérablement la résistance aux interférences du système, il est nécessaire de mettre en place des mesures d’isolation essentielles au niveau des lignes de communication de l’ESC (CAN/RS485/PWM) et du contrôleur de vol (FC). De plus, pour éviter toute distorsion du signal, alimentez le contrôleur de vol à l'aide d'une batterie indépendante ou via un convertisseur CC-CC isolé alimenté par la source d'alimentation principale.
Principales méthodes d'isolation
Isolation du câblage : veillez à maintenir les lignes d'alimentation et de signal du FC à bonne distance des lignes électriques de 400 V. Utilisez des câbles à paires torsadées blindées et mettez le blindage à la terre par une seule extrémité.
Isolation de l'alimentation : alimentez le contrôleur de vol séparément via un BEC isolé (par exemple, 12 V → 5 V) afin d'éviter les interférences de masse commune et le couplage des ondulations haute tension.
Isolation des signaux : utilisez une isolation par optocoupleur sur les lignes de communication entre le FC et la station au sol, ainsi que sur les canaux de sortie PWM, afin de couper les boucles de masse et de bloquer les interférences en mode commun.
La résistance de la cellule doit être adaptée à la charge utile
Afin de garantir l'intégrité structurelle tout en assurant la légèreté de la construction, le châssis en fibre de carbone doit rester suffisamment robuste pour supporter la charge utile prévue.
Pour une configuration classique de quadricoptère à empattement plat, nous recommandons d'utiliser des tubes en carbone simples d'un diamètre d'au moins 60 mm et d'une épaisseur de paroi de 2,5 mm ou 3,0 mm. Les axes plus longs et les configurations coaxiales nécessitent des tubes en carbone aux caractéristiques techniques plus importantes afin de garantir la sécurité et la rigidité.
Acheminement et protection adéquats du câblage
Pour l'installation, faites passer les câbles d'alimentation et de signal de l'ESC en les ramenant vers l'embouchure du tube en fibre de carbone. Cette méthode évite d'avoir à percer des trous dans le tube en carbone, ce qui permet de préserver toute la résistance structurelle du bras.
Remarque importante concernant la sécurité
Les bords des tubes en carbone peuvent s'avérer très tranchants. Les vibrations pendant le vol peuvent facilement entraîner ces bords tranchants à entailler l'isolation des câbles, ce qui peut endommager ces derniers et potentiellement provoquer un court-circuit. C'est pourquoi nous recommandons vivement d'installer des œillets ou des manchons de protection à tous les points de contact afin de protéger les câbles.
Conclusion : sécurité et performance vont de pair
L'intégration réussie d'un système de propulsion haute tension dans un drone de transport lourd nécessite une attention méticuleuse aux protocoles de sécurité, à la mise à la terre, à l'isolation et à la conception structurelle. En respectant ces consignes lors de l'utilisation de la série P de HOBBYWING, les opérateurs peuvent s'assurer que leurs drones haute performance fonctionnent de manière sûre, fiable et efficace dans des applications logistiques exigeantes et de transport de charges lourdes.
Assurez-vous que votre drone haute tension est sûr et fiable. Consultez la documentation technique de la série P de HOBBYWING pour connaître les caractéristiques techniques détaillées.
