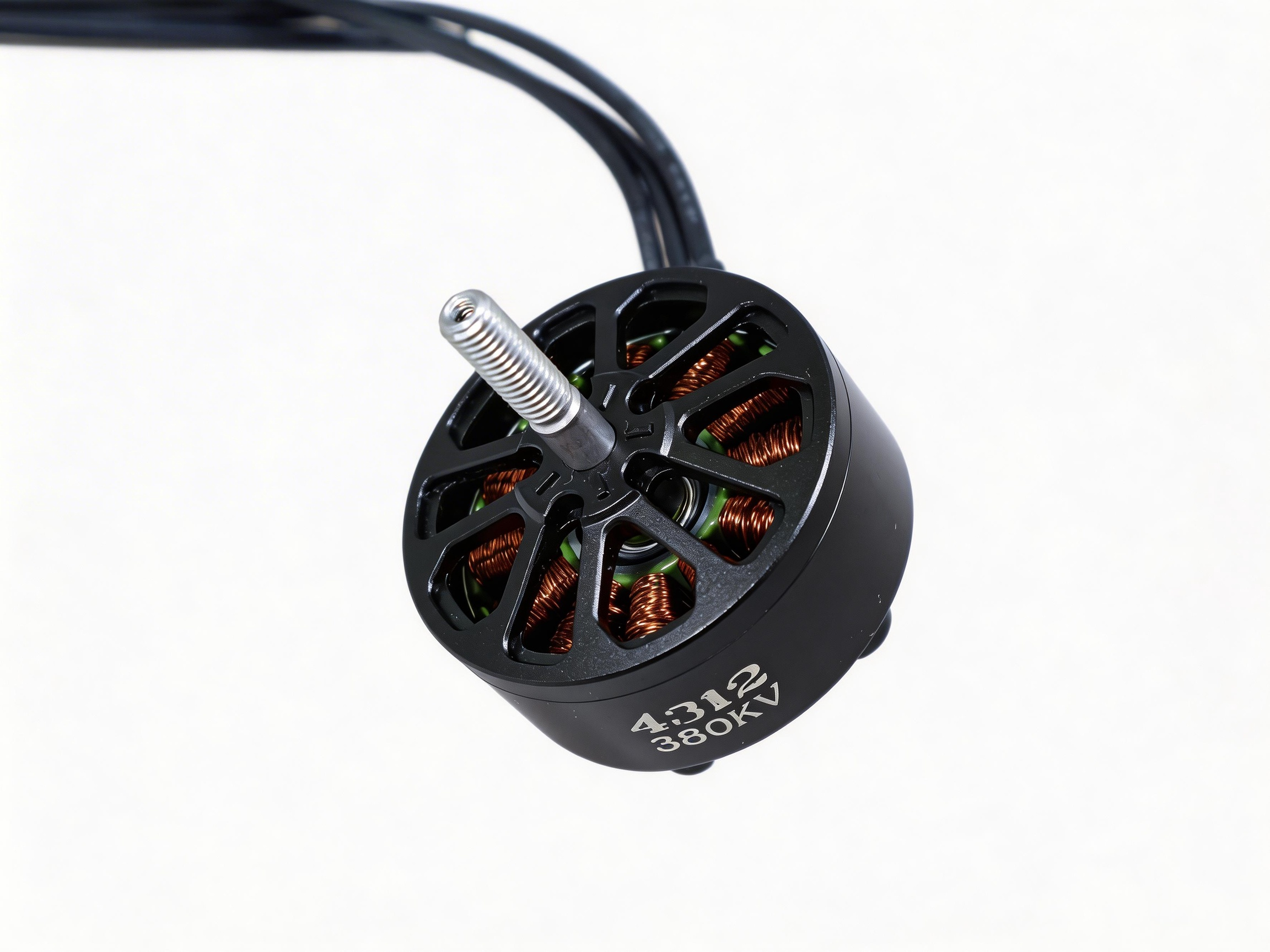

مراجعة محرك Pi Thrust 4312-380KV: أداء عالي العزم لطائرات الدرونز المخصصة لرسم الخرائط والمسح

تُظهر معظم المحركات التي تبلغ قيمتها الاسمية 380 كيلوفولت مواصفات مشابهة على الورق. أما المحرك 4312-380KV فيُظهر أداءً مختلفًا في الاستخدام الفعلي. لقد صممنا هذا المحرك بـ قوة دفع قصوى تبلغ 13,000 غرام ونطاق جهد يمتد من 8S إلى 12S، وهو مصمم خصيصًا للمشغلين الذين لا يمكنهم تحمل تعطل المحرك على ارتفاع 200 متر فوق شبكة المسح. وقد قمنا بتشغيل هذا المحرك على منصات رسم الخرائط، والطائرات السداسية المروحية المخصصة للتفتيش، والطائرات الثماني المروحية ذات الحمولة الثقيلة. وإليكم بالضبط ما توصلنا إليه — ومن الذي صممناه من أجله.

نظرة عامة على المواصفات

لماذا يُعد حجم الجزء الثابت 4312 مهمًا في الطائرات بدون طيار المستخدمة في المسح ورسم الخرائط؟

توضح تسمية الجزء الثابت كل شيء. وعلى وجه التحديد،, قطر 43 ملم وهذا يعني سطح لفات أكبر — كمية أكبر من النحاس، ومقاومة أقل لكل لفة، وحرارة أقل عند التشغيل المستمر بقوة ثابتة. وفي الوقت نفسه، فإن ارتفاع 12 ملم يحافظ على وزن معقول مقارنة بالأداء المقدم. وفي الواقع، يحقق هذا المزيج توازنًا مثاليًّا: محركات عريضة بما يكفي لتوليد عزم دوران قوي دون أن تصبح أثقل مكون في الذراع.

طائرات الدرونز الاستطلاعية لا تنطلق بسرعة. فهي تحوم في الهواء، وتطير بسرعة تتراوح بين 8 و12 م/ث، وتحافظ على ارتفاعها خلال مهام تستغرق 20 إلى 40 دقيقة. فالمحرك المُصمم خصيصًا لتحقيق أقصى دفع يولد حرارة عالية ويستنزف طاقة البطارية. وعلى النقيض من ذلك، قمنا بضبط المحرك 4312-380KV من أجل الكفاءة عند مستوى متوسط الضغط على دواسة الوقود — ما يقارب 40–65% كحد أقصى — وهو بالضبط النطاق الذي تقضي فيه منصة التعيين الخاصة بك معظم وقتها.

تعد نافذة الجهد 8S–12S ميزة تشغيلية حقيقية

لقد رأينا مشغلين انتقلوا من منصات 8S وترددوا عند الانتقال إلى 12S. لكن مع طراز 4312، يختفي هذا التردد — لأنك تستطيع تشغيل أي منهما. عند 8S، يدور المحرك بسرعة تقارب 11,300 دورة في الدقيقة (بدون حمل), ، وهو يتوافق جيدًا مع المراوح مقاس 13 بوصة للمهام ذات الحمولة المتوسطة. وإذا انتقلت إلى 12S، فستقترب أكثر من 16,900 دورة في الدقيقة, ، مما يتيح تحقيق كامل قدرة الدفع البالغة 13,000 جرام من خلال اختيار المروحة المناسبة. منصة محرك واحدة، وتكوينان للبطارية. وتساهم هذه المرونة أيضًا في تبسيط إدارة مخزون قطع الغيار والصيانة الميدانية.

بيانات الدفع والقوة: ما الذي تظهره الأرقام فعليًّا

أجرينا اختبارًا لمحرك 4312-380KV على منصة دفع ثابتة باستخدام مروحة من ألياف الكربون مقاس 13×5 بوصة، وذلك عند كل من 8S (29.6 فولت) و12S (44.4 فولت). قمنا بزيادة دواسة الوقود تدريجيًا من 10% إلى 100% بزيادات مقدارها 10%، مع فترة استقرار مدتها 30 ثانية عند كل خطوة. وإليكم النتائج:

أداء 12S — مروحة من ألياف الكربون مقاس 13×5 بوصة

هناك أمران يلفتان الانتباه. أولًا، تظل الكفاءة ثابتة بشكل ملحوظ بين مستويات فتح الخانق 20% و60% — حيث تظل أعلى من 4.4 غرام/واط طوال هذا النطاق. وهذه هي منطقة الطيران الثابت لمعظم مهام المسح. ثانيًا، لا تتحقق ذروة الكفاءة عند مستوى الخانق 100% (كما يفترض معظم المشترين). بل تتحقق عند 20–30% دواسة الوقود. قم بتنفيذ خطة الطيران باستخدام دواسة الوقود بمستوى معتدل، وستتمكن من تحقيق أقصى مدة طيران ممكنة من كل جرام من البطارية.

مقارنة بين 8S و12S في هذا المحرك

عند 8S، تنخفض قوة الدفع القصوى إلى حوالي 7,800 غرام مع مروحة مقاس 13×5 بوصة — وهي لا تزال كبيرة بالنسبة للمنصات ذات المحركات الأربعة التي تستهدف وزن إقلاع أقصى يتراوح بين 15 و18 كجم. تبلغ الكفاءة عند مستوى الخانق 50% على بطارية 8S حوالي 4.2 جم/وات، وهو أقل قليلاً من الرقم المسجل مع بطارية 12S. إذا كان هيكل الطائرة الخاص بك يعمل بالفعل ببطاريات 8S، فلا داعي لإعادة تصميمه لتناسب البطاريات الجديدة — فبطارية 4312 تعمل بشكل موثوق. ومع ذلك، إذا كنت تصمم من الصفر،, يُعد طراز 12S الخيار الأفضل على المدى الطويل بالنسبة لهذا المحرك: استهلاك أقل للتيار عند نفس مستوى الطاقة، وانخفاض الحرارة في الأسلاك، ونطاق أوسع لفتح الخانق قبل الوصول إلى حدود المحرك.

لمن صُمم الطراز 4312-380KV

منصات رسم الخرائط والمسح الضوئي

هذه هي الحالة الاستخدامية الأساسية. على سبيل المثال، يمكن لطائرة رباعية المحركات مخصصة لرسم الخرائط تستخدم محرك 4312-380KV عند 12S أن تحمل كاميرا RGB عالية الدقة، ووحدة LiDAR، ومجموعة كاملة من أنظمة إلكترونيات الطيران مع الحفاظ على نسبة الدفع إلى الوزن 2:1 عند الإقلاع — وهو الحد الأدنى من هامش الأمان للطيران المستقر والقابل للتصحيح. لقد رأينا هذه التكوينات تحقق مدة الرحلة 35–42 دقيقة مع بطاريات مُحسَّنة بسعة 22 أمبير/ساعة و12 خلية، ويبلغ الوزن الإجمالي الأقصى للطائرة حوالي 22 كجم.

طائرات بدون طيار للتفتيش مزودة بحمولة من كاميرتين

غالبًا ما يتطلب فحص خطوط الكهرباء والبنية التحتية استخدام كل من كاميرا مزودة بخاصية التكبير وكاميرا تصوير حراري — مما يضيف وزنًا يتراوح بين 1.2 و1.8 كجم إلى التكوين القياسي. يمنح تصنيف الطاقة المستدامة لطراز 4312 عند مستوى الخانق 70% (2,122 واط، 9,200 غرام لكل محرك) منصات الهيكساكوبتر قوة دفع احتياطية للتعامل مع هبات الرياح التي تصل سرعتها إلى 8–10 م/ث دون انخفاض الارتفاع عند الاقتراب. والجدير بالذكر أن أحد العملاء الذين يستخدمون طائرات هيكساكوبتر مزودة بستة محركات ومخصصة للفحص في البيئات الساحلية المعرضة للرياح تشير التقارير إلى عدم حدوث أي أعطال في المحرك على مدار أكثر من 200 ساعة طيران.

التصوير السينمائي الجوي — تكوينات الجيمبال الثقيلة

وبالمثل، فإن المنصات السينمائية التي تحمل هياكل كاميرات عديمة المرايا ذات الإطار الكامل أو كاميرات سينمائية (مثل BMPCC 6K وSony FX3) مزودة بحوامل ثلاثية المحاور تتجاوز حمولتها عادةً 8 كجم. يتعامل محرك 4312-380KV مع هذا دون الإجهاد الميكانيكي الذي قد تناله من تشغيل محرك ذي جزء ثابت أصغر عند سرعة دوران عالية ومستمرة. والأفضل من ذلك، أن المقاومة الداخلية المنخفضة التي تبلغ 38 مللي أوم تعني أن المحرك يعمل بدرجة حرارة أقل أثناء تسلسلات التحليق الثابت لفترات طويلة — وهو أمر بالغ الأهمية عند تصوير مشهد جوي مدته 20 دقيقة.

دليل إقران ESC لطراز 4312-380KV

نظرًا لأن ذروة استهلاك التيار تصل إلى 83.3 أمبير، فأنت بحاجة إلى وحدة تحكم في السرعة (ESC) مصنفة لتيار مستمر يبلغ 80 أمبير أو أكثر، مع هامش مناسب للتيار المتقطع. إن اختيار وحدة تحكم في السرعة (ESC) ذات تصنيف أقل من المطلوب هو أحد أسرع الطرق لتحويل تقييم المحرك إلى تقرير حادث. وفيما يلي التكوينات التي نوصي بها:

إذا كان تطبيقك يتطلب FOC (التحكم الموجه للمجال) — على سبيل المثال، عندما يكون ضجيج المحرك مصدر قلق أو عندما يتطلب تثبيت المحور (جيمبال) تزويدًا بالتيار سلسًا للغاية — يتوافق الموديل 4312 بشكل جيد مع وحدات التحكم في السرعة (ESC) ذات 12 سلسلة (12S) القائمة على تقنية VESC. انظر دليل التوافق الكامل مع نظام FOC للاطلاع على إعدادات عدد الأعمدة وخطوات التهيئة.

4312-380 كيلوفولت مقابل 4320-350 كيلوفولت: أيهما يناسب مشروعك؟

في الواقع، هذه هي المقارنة التي يُطرح علينا السؤال عنها أكثر من غيرها. يشترك كلا المحركين في نفس قطر الجزء الثابت الذي يبلغ 43 ملم، لكن الفرق في ارتفاع الجزء الثابت (12 ملم مقابل 20 ملم) يؤدي إلى اختلافات ملموسة في خصائص الأداء. وإليك المقارنة المباشرة:

اختر الطراز 4312 إذا كنت بحاجة إلى المرونة التي يوفرها طراز 8S أو كنت تعمل على تطوير منصة يكون فيها وزن المحرك عاملاً مهمًا (خاصةً في التكوينات ذات الثمانية محركات). من ناحية أخرى،, اختر الطراز 4320 إذا كنت قد قررت استخدام نظام 12S وتحتاج إلى جزء ثابت أعمق قليلاً من أجل التشغيل المستمر مع أحمال ثقيلة ودورات تشغيل أعلى. اقرأ المقال كاملاً مراجعة طراز 4320-350KV للحصول على تحليل أكثر تفصيلاً.

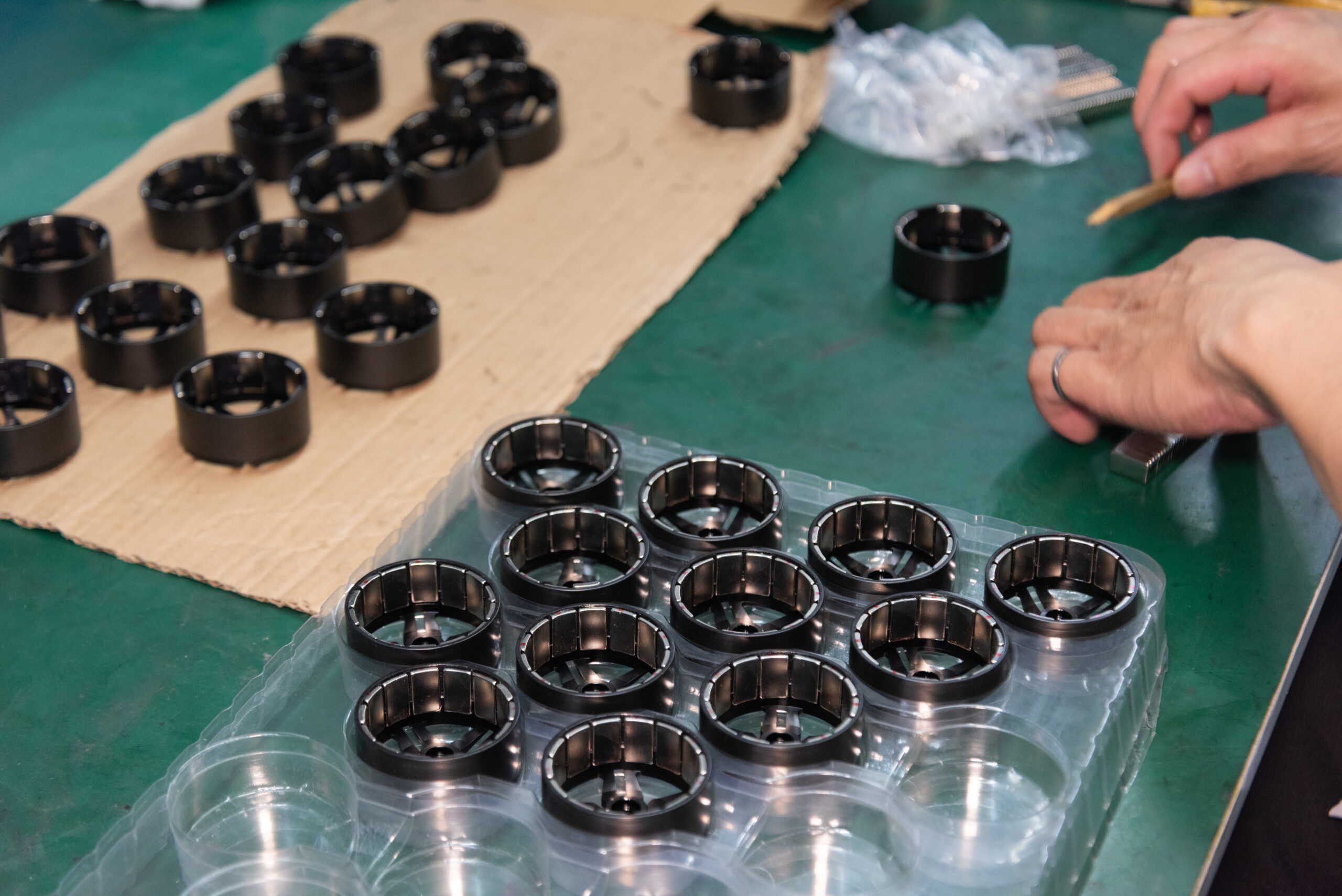

ما بداخله: جودة التصنيع والمواد المستخدمة

محامل NSK — ليست مجرد بديل عادي

نستخدم محامل NSK لأنها المعيار الذي يعتمده المصنعون اليابانيون في المعدات الصناعية الدقيقة. ويظهر الفرق بعد مرور أكثر من 100 ساعة: فالمحامل العادية تتعرض لحدوث تلاعب يسبب اهتزازات، والتي تنتقل مباشرةً إلى نظام التثبيت (جيمبال) للكاميرا أو مجموعة المستشعرات. أما محامل NSK فتحافظ على التفاوت المسموح به. وفي محرك يعمل بسرعة تزيد عن 15,000 دورة في الدقيقة لمدة 30 دقيقة متواصلة، فإن هذا الأمر مهم — خاصةً إذا كانت تكلفة الحمولة التي تحملها الطائرة بدون طيار أعلى من تكلفة الطائرة نفسها.

مغناطيسات قوسية من طراز N52H

N52H هي مواصفات المغناطيس النيوديميوم القياسية الأعلى درجة، مع مقاومة حرارية من الفئة H (درجة حرارة تشغيل تصل إلى 120 درجة مئوية). تملأ المغناطيسات المقوسة جزءًا أكبر من الدائرة المغناطيسية مقارنةً بالمغناطيسات المكعبة، مما ينتج عنه كثافة تدفق مغناطيسي أقوى وعزم دوران أكبر لكل أمبير. علاوةً على ذلك، فإننا نحصل عليها من نفس الموردين المستخدمين في تطبيقات محركات السيارات الكهربائية — وليس من موزعي المغناطيسات العاديين.

سلك لف بدرجة حرارة 220 درجة مئوية

يبلغ الحد الأقصى لدرجة الحرارة المسموح بها لسلك اللف النحاسي القياسي 155 درجة مئوية. أما سلكنا فيبلغ 220 درجة مئوية التصنيف — وهو نفس التصنيف المستخدم في المحركات المؤازرة الصناعية. وهذا ليس مجرد ادعاء تسويقي؛ بل هو الهامش الحراري الذي يميز بين المحرك الذي يتحمل الصعود بأقصى سرعة في يوم صيفي تبلغ درجة الحرارة فيه 40 درجة مئوية، والمحرك الذي يتدهور عزل لفاته بعد 50 دورة طيران.

الأسئلة المتداولة

ما هو الحد الأقصى لوزن الإقلاع الأقصى (MTOW) لطائرة رباعية المحركات مزودة بمحركات من طراز 4312-380KV تعمل ببطارية 12S؟

بفضل أربعة محركات تولد دفعًا ثابتًا إجماليًّا يصل إلى 52 كجم، يبلغ الوزن الأقصى للإقلاع الآمن عند نسبة دفع تبلغ 2:1 حوالي 22–24 كجم. ويشمل ذلك عادةً هيكل الطائرة (4–5 كجم)، والبطارية (5–6 كجم)، وحمولة تبلغ 6–8 كجم. بالنسبة للمهام التي تقترب فيها من الوزن الإجمالي الأقصى للإقلاع (MTOW)، نوصي بالتشغيل بقدرة 12S بدلاً من 8S للحفاظ على احتياطي دفع كافٍ.

هل يتوافق الطراز 4312-380KV مع وحدات التحكم في الطيران ArduPilot وPX4؟

نعم. المحرك هو محرك قياسي ثلاثي الأطوار بدون فرش — ويحدد وحدة التحكم في السرعة (ESC) مدى التوافق، وليس المحرك نفسه. أي مجموعة ArduPilot أو PX4 مقترنة بوحدة تحكم سرعة (ESC) مصنفة لـ 12S (مثل Hobbywing XRotor أو Aikon أو ما شابه) ستعمل على تشغيل المحرك 4312 دون الحاجة إلى تغييرات في الإعدادات. وتعمل جميع بروتوكولات PWM وDSHOT وCAN bus القياسية بشكل جيد.

هل يمكنني استخدام مراوح مقاس 15 بوصة بدلاً من 13 بوصة؟

لا نوصي باستخدامها عند 12S. فالمروحة مقاس 15 بوصة المركبة على محرك 380 كيلو فولت عند 12S ستدور بسرعة تبلغ حوالي 14,100 دورة في الدقيقة — وهو ما يتجاوز بشكل كبير نطاق الكفاءة الأيروديناميكية ويؤدي إلى أحمال عزم دوران مفرطة على الجزء الثابت. وقد قمنا بتحسين طراز 4312 من أجل مراوح مقاس 13×5 بوصة. إذا كنت بحاجة إلى أداء مروحة مقاس 15 بوصة، ففكر في 5315-420 كيلوفولت بدلاً من ذلك.

كيف يتحمل الطراز 4312 الظروف ذات الرطوبة العالية أو البيئات الساحلية؟

نقوم خلال عملية التصنيع بتطبيق طلاء أنودي صلب على الهيكل الألومنيومي، كما نضع طبقة من الورنيش المقاوم للرطوبة على لفات الجزء الثابت. وقد استخدم عملاؤنا هذه المحركات في أعمال التفتيش الساحلية في بحر الصين الجنوبي وحققوا نتائج جيدة على المدى الطويل. ومع ذلك، نوصي شطف غلاف المحرك بالماء العذب بعد عمليات التشغيل بالقرب من المياه المالحة وفحص المحامل كل 80–100 ساعة طيران في عمليات التشغيل التي تتسم بارتفاع نسبة الرطوبة.

ما هي خيارات التخصيص المتاحة لطراز 4312-380KV؟

نقدم خدمة تعديل القوة الكهربائية (يمكننا لف الملفات حتى 300 كيلوفولت أو 350 كيلوفولت أو 420 كيلوفولت على نفس الجزء الثابت من طراز 4312)، ومطابقة الألوان المخصصة بالطلاء الأنودي، ونقش الشعار بالليزر. الحد الأدنى للطلب الخاص بـ KV المخصص هو 50 وحدة؛ أما تخصيص اللون والشعار فيبدأ من 20 وحدة. ومدة التسليم هي 7 أيام عمل بالنسبة للطلبات القياسية، و14 يومًا لتكوينات اللف المخصصة. اتصل بنا لمناقشة متطلبات التصنيع الخاصة بك.

كيف يقارن المحرك 4312-380KV بالمحركات الأخرى في مجموعة Pi Thrust؟

يُعد المحرك 4312 المحرك الأعلى من حيث القدرة القصوى في مجموعة Pi Thrust، ويتميز بمرونة في التعامل مع الجهد الكهربائي. إن دليل مقارن شامل لـ 7 محركات يُقارن بين جميع المواصفات جنبًا إلى جنب. وبالنسبة للتطبيقات الزراعية على وجه التحديد، يُعد طراز 5315-420KV الأنسب نظرًا لتفاوت قطر المروحة الأوسع الذي يتحمله. أما بالنسبة للطائرات الرباعية المدمجة المخصصة لرسم الخرائط والتي تُعطى الأولوية للوزن، فإن طراز 4315-600KV عند 8S يستحق الدراسة.

احصل على طراز 4312-380KV لمشروعك

نحن شركة تصنيع، ولسنا موزعين. يتم شحن كل محرك من طراز 4312-380KV مباشرةً من منشأتنا في شينزين، مما يعني عدم وجود هامش ربح للموزع، ومراقبة جودة متسقة، وإمكانية الوصول المباشر إلى الدعم الفني من المهندسين الذين صمموا المحرك.

• المهلة الزمنية: 3 أيام عمل (قياسي)، 7 أيام (KV مخصص)
• الحد الأدنى للطلب: وحدة واحدة (عينة)؛ أسعار بالجملة ابتداءً من 10 وحدات
• الضمان: 12 شهرًا + دعم فني مدى الحياة
• التخصيص: KV / اللون / الشعار — اتصل بنا لمعرفة الحد الأدنى لكمية الطلب
• البريد الإلكتروني: info@pithrust.com
• واتساب: +86-198-7242-8734
• متجر علي بابا: diyfpv.en.alibaba.com

ألا تزال غير متأكد مما إذا كان الطراز 4312 مناسبًا لهيكل طائرتك؟ شاركنا الوزن الإجمالي الأقصى عند الإقلاع (MTOW) وتكوين البطارية وخصائص المهمة — وسنحدد لك المزيج المناسب من المحرك والمروحة قبل أن تقوم بالطلب. انظر أيضًا إلى دليل اختيار محرك الطائرة بدون طيار من أجل اتباع نهج منظم في تحديد أبعاد المحركات.
